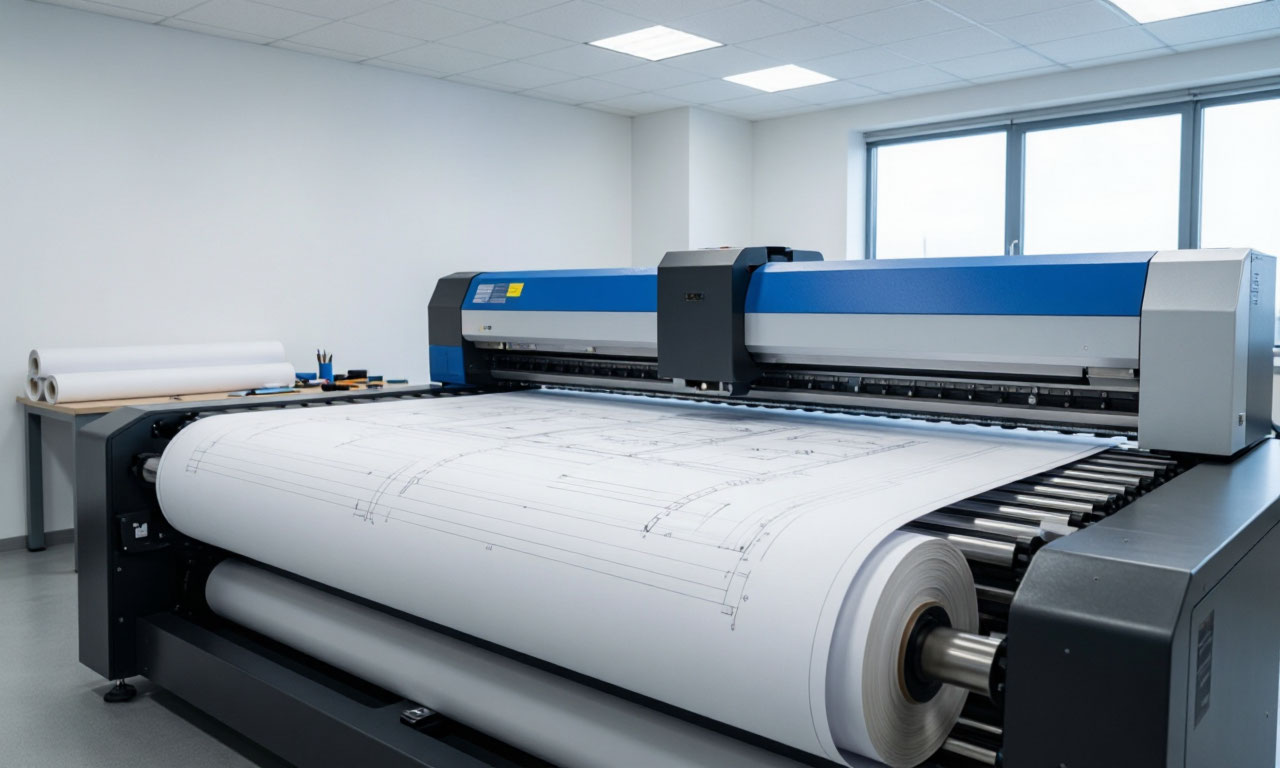

Печать чертежей на плоттере, рассказывает многофункциональный полиграфический центр, представляет собой специализированный процесс вывода инженерной, архитектурной и картографической документации на бумажные или пленочные носители больших форматов.
В отличие от стандартных принтеров, ориентированных на формат A4 или A3, плоттеры работают с форматами A2, A1, A0 и даже более крупными размерами, что критически важно для проектной документации, строительных генпланов и машиностроительных спецификаций.
Технология широкоформатной печати
Техническая эволюция графопостроителей началась в середине прошлого века, когда появились первые перьевые модели, работавшие по принципу штриховой графики и способные воспроизводить только черно-белые изображения.
Современные плоттеры представляют собой сложные высокотехнологичные устройства, использующие различные технологии нанесения изображения: струйную, лазерную, электростатическую и термопередачу. Каждая из этих технологий имеет свои преимущества и ограничения, определяющие область применения конкретного устройства.
Ключевое отличие плоттера от обычного принтера заключается не только в максимальном формате печати, но и в требованиях к точности воспроизведения геометрических линий. Для инженерной документации критически важно, чтобы линии не "расползались", не меняли толщину и не зависели от типа бумаги масштаб и читаемость чертежа должны сохраняться такими, какими их задумал проектировщик. Это достигается за счет специальных технических решений в конструкции печатающих головок и систем позиционирования.
Классификация плоттеров по конструктивным особенностям
Планшетные плоттеры
Планшетные графопостроители отличаются тем, что носитель неподвижно закрепляется на плоском столе, а пишущий узел перемещается относительно бумаги по двум координатным осям.
- Фиксация листа может осуществляться электростатическим способом, вакуумным прижимом или механически с помощью пластин, притягиваемых электромагнитами, вмонтированными в поверхность стола.
- Такая конструкция обеспечивает высокую точность позиционирования, поскольку бумага не подвергается механическим деформациям в процессе печати.
- Планшетные плоттеры являются устройствами векторного типа, поскольку пишущий узел способен перемещаться в любых направлениях, формируя изображение непосредственно вычерчиванием прямых и кривых линий.
Это делает их предпочтительным выбором для задач, требующих высокой геометрической точности, например, при печати машиностроительных чертежей с большим количеством мелких деталей.
Недостатком планшетных устройств являются ограничения по максимальному формату печати увеличение рабочего поля требует пропорционального увеличения размеров стола, что делает устройства громоздкими и дорогими. Поэтому планшетные плоттеры чаще всего используются для форматов A3 и A2, реже для A1.

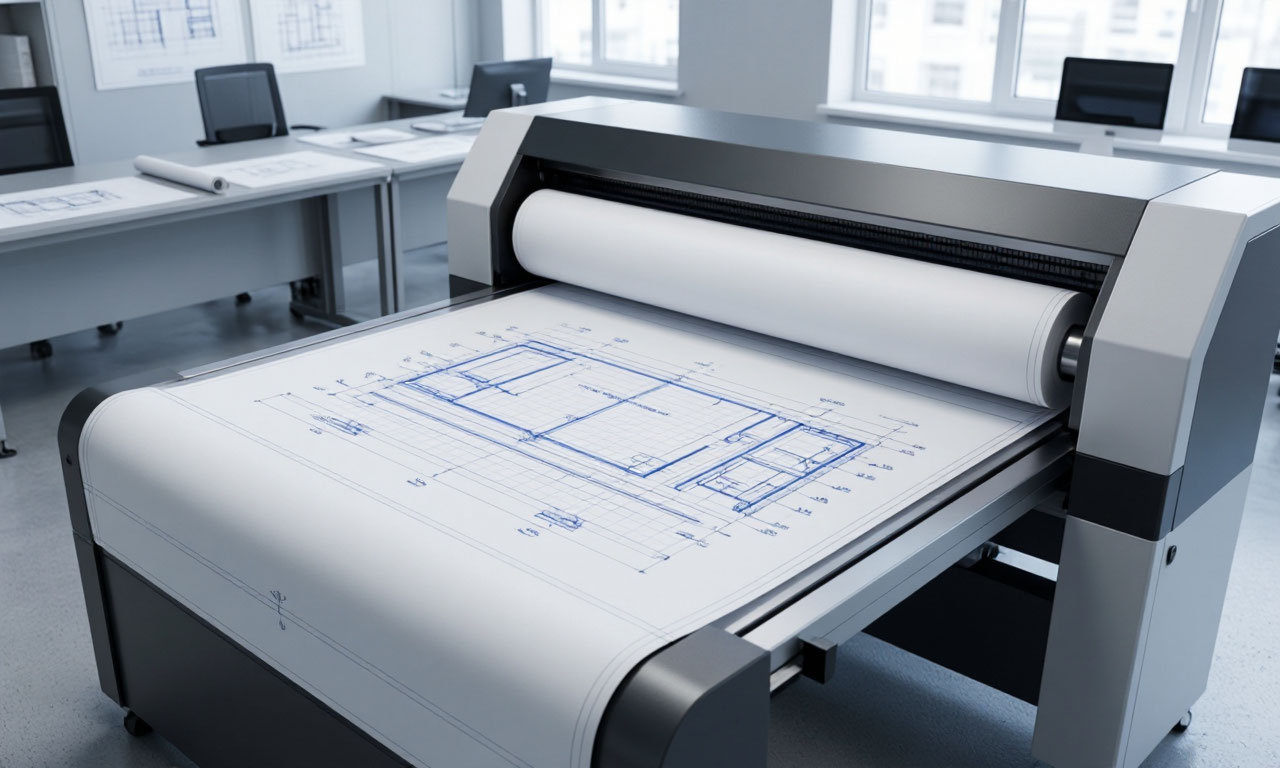

Барабанные и рулонные плоттеры
В барабанных графопостроителях носитель закрепляется на вращающемся барабане или подается с рулона, а печатающая головка перемещается только в одном направлении. Перемещение бумаги вдоль второй координатной оси осуществляется с помощью системы прижимных валов или специального тракторного механизма для перфорированной бумаги. Такая конструкция позволяет работать с длинными непрерывными рулонами, длина которых может достигать нескольких десятков метров.
Рулонные плоттеры более компактны по сравнению с планшетными и могут автоматически отрезать лист необходимого размера, что делает их доминирующим решением для печати больших форматов. Хотя точность вывода информации у барабанных устройств несколько ниже, чем у планшетных, она удовлетворяет требованиям большинства инженерных задач.
Барабанные плоттеры относятся к растровому типу формирования изображения, поскольку печатающая головка перемещается только в одном направлении, а изображение формируется строка за строкой из последовательно наносимых точек.
Технологии печати в современных плоттерах
Струйная технология печати
Струйные плоттеры получили наибольшее распространение благодаря оптимальному сочетанию цены, качества и возможностей цветной печати. Принцип действия основан на выдавливании красящего вещества через микроскопические сопла (дюзы) печатающей головки. Существует две основные разновидности струйной технологии: термоструйная и пьезоэлектрическая.
Термоструйная печать, используемая в устройствах HP и Canon, основана на нагреве чернил до температуры около 500 градусов в микроскопической камере. Образующийся пар создает высокое давление, выталкивающее каплю чернил наружу. После этого чернила в камере остывают, создавая зону пониженного давления, которая втягивает новую порцию расходного материала.
К преимуществам термоструйной технологии относятся высокая скорость печати и относительно низкая стоимость расходных материалов, поскольку печатающая головка интегрирована в сменный картридж.
Пьезоэлектрическая технология, развиваемая преимущественно компанией Epson, использует иной принцип выталкивания капель. Вместо нагрева применяется пьезоэлектрический кристалл, который деформируется под воздействием напряжения и выталкивает чернила через сопло. Ключевое преимущество этой технологии возможность изменения фактического размера капли, что обеспечивает более высокое качество печати с лучшей детализацией и цветопередачей.
Пьезоэлектрические плоттеры считаются более надежными в эксплуатации, однако их обслуживание требует особого внимания длительные простои могут привести к закупорке сопел засохшими чернилами.
Технология CrystalPoint
Отдельного внимания заслуживает технология CrystalPoint, используемая в плоттерах Canon colorWAVE, которая принципиально отличается от традиционной струйной печати. Вместо жидких чернил применяются твердые чернильные гранулы (TonerPearls), которые расплавляются и закрепляются на поверхности бумаги. Это обеспечивает три ключевых эффекта: четкую геометрию линий, готовность отпечатка сразу после выхода из плоттера и стабильность результата вне зависимости от внешних условий.
Технология CrystalPoint гораздо менее чувствительна к простоям, влажности и смене носителей по сравнению с классической струйной печатью. Отпечатки не требуют высыхания листы можно сразу складывать, резать, подшивать или передавать дальше, что критически важно при больших объемах печати и сжатых сроках. Для чертежей и схем особенно важно, что линии не "расползаются", не меняют толщину и не зависят от типа бумаги.
Лазерные и светодиодные плоттеры
- Лазерные графопостроители базируются на электрографической технологии, использующей физические процессы внутреннего фотоэффекта в светочувствительных полупроводниковых слоях селеносодержащих материалов. Промежуточный носитель изображения вращающийся селеновый барабан в темноте заряжается до потенциала в сотни вольт. Луч лазера или светодиодная матрица снимает этот заряд на определенных участках, создавая скрытое электростатическое изображение.
- Полученное изображение притягивает мелкодисперсный тонер, который затем механически переносится на бумагу и запекается при прохождении через нагревательный элемент (фьюзер). Лазерные и LED-плоттеры обеспечивают высокое быстродействие лист формата A1 выводится менее чем за полминуты, что делает их удобными для использования в качестве сетевых устройств в крупных проектных организациях.
Важным преимуществом является возможность работы на обычной бумаге без специального покрытия, что снижает эксплуатационные затраты.
Электростатические плоттеры
Электростатическая технология основывается на создании скрытого электрического изображения на поверхности специальной бумаги, рабочая сторона которой покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями для обеспечения необходимой влажности и электропроводности. Потенциальный рельеф формируется при осаждении на поверхность диэлектрика свободных зарядов, образующихся при возбуждении тончайших электродов записывающей головки высоковольтными импульсами.
При прохождении бумаги через проявляющий узел с жидким намагниченным тонером, частицы тонера оседают на заряженных участках бумаги. Полная цветовая гамма получается за четыре цикла создания скрытого изображения и прохода носителя через четыре проявляющих узла с соответствующими тонерами.
Электростатические плоттеры обладают высокой производительностью, поскольку для печати не требуется поперечное перемещение каретки бумага заряжается по всей ширине листа одновременно. Разрешение таких устройств может превышать 400 dpi.
К недостаткам электростатических плоттеров относятся необходимость поддержания стабильных температуры и влажности в помещении, требовательность к обслуживанию и высокая стоимость оборудования. Поэтому их приобретают пользователи, имеющие оправданно высокие требования к производительности и качеству.
Формирование файлов печати для плоттера
Создание PLT-файлов
Для печати на плоттере инженерные программные пакеты, такие как AutoCAD, Tekla Structures и другие САПР-системы, позволяют создавать файлы печати в формате .plt. Эти файлы содержат данные в формате, специфичном для конкретной модели плоттера, и могут быть сохранены для последующей печати без необходимости повторной обработки в САПР-системе. Созданные файлы печати нельзя открыть в CAD-программах для их просмотра требуются сторонние средства.
Процесс создания PLT-файла предполагает настройку параметров печати, соответствующих характеристикам целевого плоттера: выбор драйвера устройства, настройка формата листа, определение ширины линий и цветов вывода. В Tekla Structures, например, файлы печати создаются через диалоговое окно "Печать чертежей", где необходимо выбрать вариант "Файл печати" и указать местоположение для сохранения.
Важным преимуществом использования PLT-файлов является возможность печати чертежей на оборудовании, которое не имеет прямого доступа к исходным файлам проекта. Это особенно актуально для крупных организаций с централизованной печатью, где проектные файлы хранятся на защищенных серверах, а плоттеры подключены к отдельной печатной сети.
Пакетная печать и публикация наборов чертежей
Современные САПР-системы поддерживают публикацию наборов чертежей возможность компоновки нескольких листов в адаптируемый набор и его вывод на печать с заданными для каждого листа настройками устройства. Пользователи могут добавлять листы из разных чертежей, изменять их порядок, переименовывать и копировать в рамках одного набора. При печати каждый лист отправляется на плоттер как отдельное задание, что позволяет обрабатывать большие объемы документации.
При использовании пакетной печати важно учитывать, что порядок чертежей в списке определяет порядок их вывода. Программное обеспечение позволяет сохранять настройки печати в виде профилей, которые можно загружать и применять к различным наборам чертежей. При изменении настроек имя профиля отображается курсивом с пометкой звездочкой, а кнопка сохранения становится активной.
Управление качеством печати- настройки цветов и линий
Ключевой параметр, определяющий качество технической печати, точность воспроизведения ширины и цвета линий. В чертежах разные типы линий (осевые, контурные, размерные, штриховые) имеют различное графическое начертание и толщину, что несет смысловую нагрузку. При печати на плоттере необходимо обеспечить соответствие выходных параметров требованиям ЕСКД (Единой системы конструкторской документации) или другим нормативным документам.
В большинстве профессиональных САПР-систем управление цветами и шириной линий на выходе осуществляется через таблицы стилей печати (CTB или STB-файлы в AutoCAD) или аналогичные механизмы в других программах. Эти таблицы сопоставляют цвета объектов в чертеже с номерами перьев (pen numbers) на плоттере, определяя конечную толщину линии на отпечатке.
В Tekla Structures, например, существует отдельная вкладка "Свойства линии" в диалоговом окне печати, где можно задавать соответствие между цветами в модели и параметрами вывода. При печати в PLT-файл эти настройки сохраняются вместе с файлом, обеспечивая воспроизводимость результата на разных устройствах. Предварительный просмотр позволяет оценить, как будут выглядеть линии на готовом отпечатке, с учетом настроек ширины линий принтера.
Советы по печати чертежей
Выбор подходящего оборудования
Выбор плоттера для инженерной печати должен основываться на анализе реальных производственных задач. Для организаций, специализирующихся на архитектурно-строительном проектировании и выпускающих большие объемы чертежей формата A1 и A0, предпочтительны высокопроизводительные рулонные плоттеры с возможностью автоматической резки. Производительность таких устройств измеряется количеством чертежей формата ARCH D в минуту и может достигать 4 цветных листов в минуту.
Для небольших проектных бюро и инженерных отделов, где объемы печати невелики, могут быть целесообразны планшетные плоттеры или компактные рулонные устройства настольного исполнения. Решающим фактором часто становится не пиковая скорость печати, а стабильность результата и предсказуемость эксплуатации.
Важное значение имеет тип печатающей технологии. Для машиностроительных чертежей с множеством тонких линий и мелких деталей предпочтительны плоттеры с технологией, обеспечивающей четкую геометрию, например, CrystalPoint или пьезоэлектрическая струйная печать. Для рекламной и презентационной графики, где важна цветопередача, но требования к точности линий ниже, подходят более доступные термоструйные устройства.
Особенности работы с бумагой и расходными материалами
При печати технической документации выбор носителя имеет принципиальное значение. Для чертежей, предназначенных для длительного хранения или многократного копирования, рекомендуется использовать бумагу повышенной плотности (90–120 г/м²) или кальку, обеспечивающую четкость линий и устойчивость к механическим воздействиям. Современные плоттеры могут работать с широким спектром материалов: от обычной офисной бумаги до специализированных пленок и холста.
Для струйных плоттеров критически важен выбор чернил. Мелкодисперсионные чернила, используемые в некоторых моделях HP, обеспечивают реалистичную цветопередачу и стойкость к выцветанию, достигающую по заявлению производителей 115 лет. При этом следует учитывать, что качество отпечатка и долговечность зависят не только от чернил, но и от совместимости с типом бумаги использование неподходящего носителя может привести к растеканию чернил и потере четкости линий.
Для термоплоттеров и устройств прямого вывода изображения используются специализированные термобумага и донорные ленты, что увеличивает стоимость отпечатка, но обеспечивает высокую надежность и стабильность результата. В проектных организациях для вывода проверочных копий часто применяются плоттеры прямого вывода изображения, работающие на термобумаге, поскольку они обеспечивают высокую производительность (до 50 листов формата A0 в день) и низкие эксплуатационные затраты при монохромной печати.
Предпечатная подготовка и проверка
Перед отправкой задания на плоттер необходимо выполнить ряд проверок, позволяющих избежать брака и перерасхода материалов. В первую очередь следует убедиться, что чертеж соответствует текущему моменту в системах управления данными (PDM/PLM) часто используется механизм блокировки устаревших чертежей, предотвращающий печать неактуальных версий. Если чертеж требует нумерации или обновления, система может предложить выполнить эти операции перед печатью.
Предварительный просмотр является обязательным этапом подготовки, особенно при работе с большими наборами чертежей. В профессиональных САПР-системах поддерживается масштабирование и панорамирование области предпросмотра с помощью мыши, что позволяет детально проверить отдельные участки чертежа. При печати нескольких чертежей предварительный просмотр отображает их по одному, с возможностью навигации по набору. Рекомендуется проверять предварительный просмотр при любом изменении настроек печати.
В случае возникновения ошибок печати, информация о них записывается в файл журнала, который помогает выявить причины проблем от неправильных настроек до аппаратных неисправностей. Регулярный анализ логов печати позволяет оптимизировать рабочие процессы и своевременно обслуживать оборудование.
Интеграция плоттеров в корпоративную ИТ-инфраструктуру
Современные плоттеры для инженерной печати все чаще рассматриваются не как изолированные периферийные устройства, а как компоненты корпоративной информационной системы. Производители оснащают профессиональное оборудование сетевыми адаптерами и поддержкой протоколов управления печатью, что позволяет централизованно управлять очередями заданий и контролировать расход материалов.
Функции безопасности становятся критически важными для проектных институтов и государственных организаций. Поддержка LDAP-аутентификации позволяет интегрировать плоттер с корпоративной системой управления пользователями, ограничивая доступ к печати авторизованными сотрудниками. Печать по PIN-коду обеспечивает конфиденциальность пользователь получает документ только после ввода секретного кода на панели управления устройства.
Протоколы IPSec и SNMP v3 защищают каналы передачи данных и позволяют администраторам мониторить состояние оборудования удаленно.
Современные контроллеры плоттеров работают на базе защищенных операционных систем, например, Windows 10 IoT Enterprise, что обеспечивает соответствие актуальным требованиям ИТ-безопасности и совместимость с корпоративными политиками управления обновлениями.
Печать чертежей на плоттере представляет собой сложный технологический процесс, требующий понимания как технических аспектов работы оборудования, так и особенностей инженерной документации. Выбор подходящей технологии печати, правильная настройка параметров вывода и тщательная предпечатная подготовка напрямую влияют на качество готовых чертежей и эффективность работы проектных подразделений.
Развитие технологий широкоформатной печати продолжается, предлагая новые решения для повышения производительности, стабильности и безопасности. Однако независимо от конкретной модели плоттера, ключевым фактором успеха остается грамотная организация рабочего процесса, включающая стандартизацию настроек печати, регулярное обслуживание оборудования и соблюдение требований нормативной документации к оформлению чертежей.
