Лазерная проекция: сферы применения в 2026

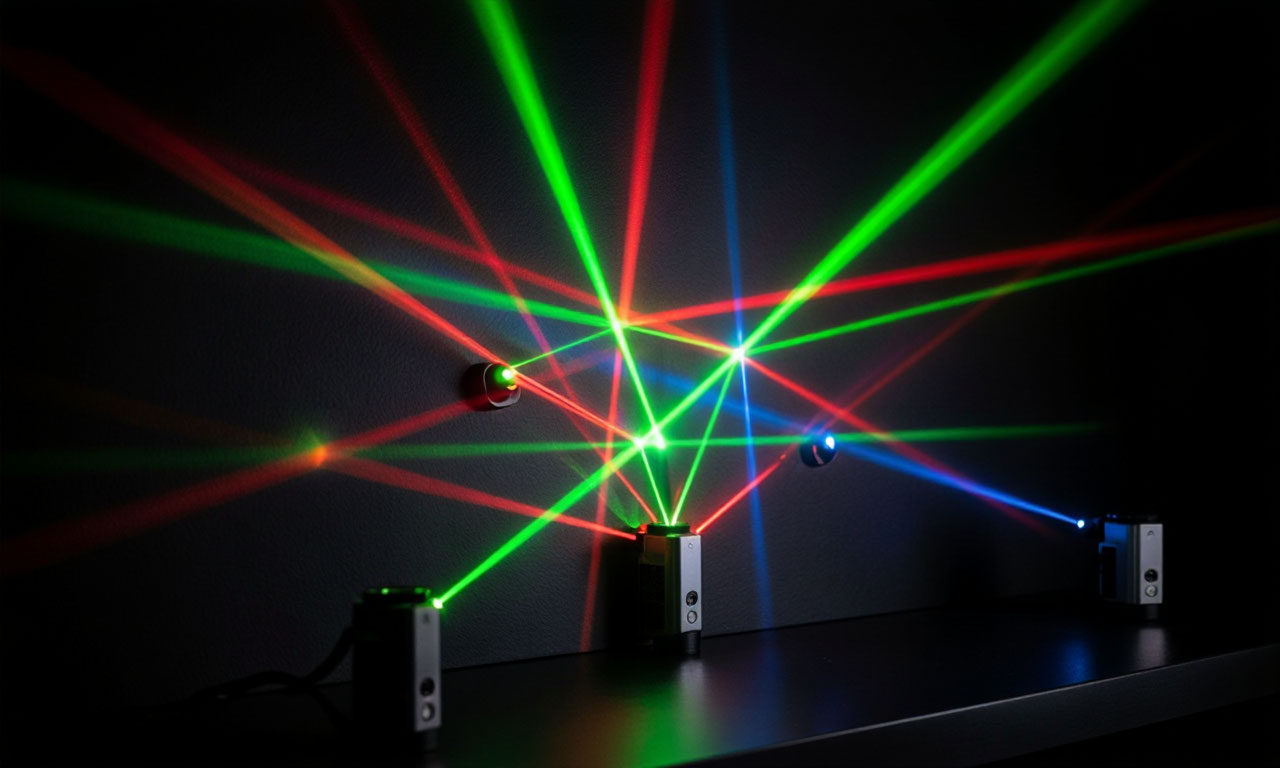

Монтаж лазерной проекционной системы требует жесткой фиксации кронштейнов с виброгасящими проставками, поскольку микроскопические колебания на дистанции 15 метров превращаются в размытие пикселей амплитудой до 5 мм. Настройка геометрии выполняется через аппаратные средства коррекции трапецеидальных искажений, однако оптимальным считается физический сдвиг объектива (Lens Shift), сохраняющий исходное разрешение матрицы.

При использовании многоканальных конфигураций обязательна сшивка границ (Edge Blending) с перекрытием зон в 10-15%, что исключает видимые швы при трансляции панорамного контента.

Особое внимание уделяется теплоотводу. Несмотря на отсутствие ламп накаливания, диодные сборки генерируют значительный нагрев в ограниченном объеме корпуса. Расстояние от выдувных отверстий до ближайших препятствий должно составлять минимум 50 см. Рекомендуется внедрение протоколов мониторинга через интерфейс HDBaseT или локальную сеть для отслеживания температуры чипов в реальном времени, что предотвращает деградацию фосфорного колеса.

Программное обеспечение и коммутация

Для передачи сигнала без потерь на расстояния свыше 10 метров следует использовать оптоволоконные кабели HDMI или активные преобразователи сигнала. Стандартные медные провода провоцируют джиттер и выпадение кадров при высоких частотах обновления. Программная оболочка для управления визуализацией должна поддерживать протокол DMX или Art-Net, если планируется синхронизация с внешним световым оборудованием на массовых мероприятиях.

Безопасность эксплуатации требует строгого соблюдения ГОСТ IEC 60825-1. Оператор обязан размещать излучатели на высоте более 2.5 метров от уровня пола, чтобы исключить прямое попадание когерентного пучка в сетчатку глаза зрителей. В зонах с высокой проходимостью целесообразно устанавливать датчики присутствия, автоматически снижающие яркость при пересечении защитного периметра.

Финальный этап включает профилирование цветопередачи с помощью внешнего колориметра. Создание индивидуального ICC-профиля позволяет добиться 99% охвата пространства Rec.709, что критично для точного отображения корпоративных оттенков и фотореалистичных текстур. Регулярная очистка фильтров раз в 3000 рабочих часов гарантирует стабильность характеристик в течение всего срока службы твердотельных компонентов.

Разметка крупногабаритных заготовок в деревообрабатывающем производстве

Оптические контурные излучатели преобразуют CAD-чертежи в световые шаблоны масштаба 1:1, которые транслируются непосредственно на рабочую поверхность массивных щитов или клееных балок. Это исключает этап ручного переноса размеров с помощью рулетки и мела, снижая риск возникновения погрешностей, вызванных человеческим фактором, до 0,1 мм на погонный метр. Оператор мгновенно видит границы будущего изделия, что критично при раскрое дорогостоящего массива дуба или лиственницы.

В цехах по изготовлению стропильных ферм и панелей CLT использование векторов видимого спектра позволяет точно позиционировать металлические зубчатые пластины и технологические отверстия. Зеленый луч мощностью 5–10 мВт остается четко различимым даже при интенсивном цеховом освещении на дистанциях до 15 метров, обеспечивая безошибочную установку крепежных элементов в узловых соединениях.

Интеграция фотонных указателей с программным обеспечением верхнего уровня позволяет автоматизировать процесс сортировки пиломатериалов. Камеры технического зрения фиксируют пороки древесины (сучки, трещины, смоляные карманы), а софт мгновенно корректирует световую сетку, оптимизируя карту раскроя для получения максимального выхода бездефектной продукции. Данный подход повышает коэффициент полезного использования сырья на 7–12%.

При сборке сложных каркасных конструкций визуализация посадочных мест ускоряет цикл производства в три ра

Разметка крупногабаритных заготовок в деревообрабатывающем производстве

Оптические излучатели векторного типа преобразуют CAD-чертежи в световые контуры непосредственно на поверхности древесного массива или клееного бруса. Это исключает необходимость изготовления физических шаблонов из фанеры или МДФ, сокращая время подготовки к раскрою на 40-60%. Оператор получает точную визуализацию линий реза, мест сверления и пазов с погрешностью не более 0,1 мм на метр длины изделия.

При производстве большепролетных ферм и стропильных конструкций установка нескольких когерентных модулей на потолочные шины позволяет перекрывать рабочие зоны длиной свыше 30 метров. Синхронизация устройств через единый промышленный контроллер обеспечивает бесшовное наложение графических данных, упрощая позиционирование сложных узловых соединений и металлических зубчатых пластин.

Интеграция фотограмметрических датчиков совместно с лучевыми приборами решает проблему деформации пиломатериалов. Если геометрия доски отклоняется от эталона, программное обеспечение автоматически корректирует сетку проецирования в реальном времени, адаптируя виртуальный чертеж под фактические изгибы сырья. Такой подход минимизирует процент брака при фрезеровании дорогостоящих твердолиственных пород.

Для цехов с интенсивным запылением рекомендуется выбирать оборудование со степенью защиты корпуса IP65 и активным охлаждением диодов. Зеленый спектр видимого излучения (длина волны 520–532 нм) предпочтительнее красного, так как он обладает в 4-5 раз более высокой контрастностью на темных или влажных поверхностях хвойных пород при стандартном цеховом освещении в 500 люкс.

Автоматизация раскроя щитов мебельного щита и слэбов требует калибровки каждые 8-12 часов работы. Использование реперных точек на станине станка позволяет программному комплексу самостоятельно проверять точность юстировки, компенсируя вибрационные смещения и температурные расширения несущих металлоконструкций.

Внедрение цифровых указателей в процесс сборки деревянных домокомплектов позволяет одновременно работать нескольким бригадам на одном стенде. Индивидуальная цветовая кодировка линий для разных типов операций – например, синий для крепежа, желтый для технологических отверстий – снижает когнитивную нагрузку на персонал и ускоряет цикл сборки на 25%.

Срок окупаемости внедрения высокоточных световых маркеров в сегменте CLT-панелей составляет от 6 до 10 месяцев за счет экономии на переделках и повышения коэффициента использования древесины. Отказ от ручной разметки рулеткой и мелом полностью устраняет человеческий фактор при переносе координат сложных криволинейных деталей.

Современные интерфейсы передачи данных поддерживают форматы DXF, HPGL и PLT, что делает возможной прямую выгрузку задач из конструкторского ПО типа Dietrich’s или Cadwork без промежуточной конвертации. Это создает замкнутый цифровой цикл от проектирования до финишной обработки крупноформатных элементов.

Контроль точности позиционирования слоев при выкладке композитных материалов

В авиастроении и производстве лопастей ветрогенераторов отклонение контура заготовки на 1.5–2 мм от расчетной оси приводит к критическому снижению прочностных характеристик изделия. Использование световых шаблонов позволяет добиться точности наложения препрега до ±0.25 мм на дистанции фокусировки в 4 метра. Оптические блоки генерируют векторную разметку непосредственно на формообразующей оснастке, исключая необходимость использования физических трафаретов и измерительных рулеток, которые аккумулируют погрешность при работе со сложной геометрией.

Технические алгоритмы верификации

• Интеграция с CAD-данными: ПО считывает координаты из моделей CATIA или SolidWorks, преобразуя их в траектории для гальванометрических сканеров.
• Автоматическая калибровка: фотограмметрические датчики фиксируют положение реперных точек (мишеней) на матрице, корректируя проекцию в реальном времени при случайном смещении стола или оснастки.
• Многослойная индикация: для каждого последующего уровня армирующего полотна задается индивидуальный цветовой код или пунктирная линия, что предотвращает ошибки ориентации волокон (0°, ±45°, 90°).
• Контроль нахлестов и зазоров: визуализация зон стыковки листов минимизирует риск возникновения пустот и избыточного утолщения стенок детали.

При изготовлении крупногабаритных лонжеронов длиной свыше 15 метров целесообразно объединять несколько излучателей в единую сеть под управлением общего сервера. Это решает проблему «мертвых зон» и позволяет одновременно вести укладку нескольким операторам на разных участках формы. Важно настроить интенсивность луча в диапазоне 515–532 нм (зеленый спектр), так как он обладает наилучшей видимостью на темных углеродных тканях при цеховом освещении 500 люкс.

1. Проверка чистоты поверхности и установка светоотражающих меток.
2. Загрузка файла со спецификацией слоев в интерфейс управления устройством.
3. Проецирование контура первой детали и фиксация материала.
4. Фотофиксация каждого этапа для формирования цифрового паспорта качества изделия.

Внедрение методов визуального наведения сокращает временные затраты на ручную разметку на 70% и полностью устраняет брак, связанный с человеческим фактором при интерпретации чертежей. Оборудование должно обеспечивать ширину линии не более 0.5 мм, чтобы оператор мог точно совместить край наполнителя с границей светового указателя без параллакса.

Визуализация контуров сварных швов для роботизированных сварочных ячеек

Интеграция высокоточных световых шаблонов в автоматизированные комплексы позволяет исключить ошибки позиционирования горелки относительно стыка. Внедрение векторов разметки сокращает время переналадки оборудования при работе с мелкосерийными партиями изделий сложной геометрии. Оператор получает наглядную индикацию траектории движения манипулятора непосредственно на поверхности заготовки, что критично для контроля зазоров и углов разделки кромок до момента зажигания дуги.

Техническая точность и калибровка: Для достижения погрешности менее 0,1 мм на дистанции 3 метра требуется синхронизация математической модели изделия (CAD-файла) с программным обеспечением контроллера робота. Использование диодных излучателей зеленого спектра (длина волны 520 нм) обеспечивает максимальную видимость луча на отражающих поверхностях нержавеющей стали и алюминия, превосходя красные аналоги по контрастности в условиях цехового освещения.

Оптимизация рабочих процессов

Алгоритм предварительного анализа: Световая индикация зон прихваток и последовательности наложения валиков минимизирует термические деформации металла. Дистанционное отображение границ шва позволяет верифицировать правильность сборки узла в зажимной оснастке без использования физических шаблонов или ручной разметки мелом, ускоряя цикл производства на 25-30%.

При сварке крупногабаритных резервуаров или рамных конструкций, где длина соединения превышает 5 метров, стационарные модули проецирования фиксируют отклонения геометрии, вызванные температурным расширением. Данные визуального контроля помогают корректировать офсеты в реальном времени, предотвращая непровары и подрезы.

Выбор фокусного расстояния линз напрямую зависит от габаритов сварочной зоны; рекомендуется использовать оптику с широким углом раскрытия для перекрытия всей площади рабочего стола одним прибором. Крепление излучающего блока должно осуществляться на виброгасящие опоры вне зоны прямого воздействия сварочных брызг и дыма, что продлевает ресурс защитных стекол до 15 000 часов непрерывной эксплуатации.

Использование динамической отрисовки контуров превращает сварочную ячейку в гибкий производственный модуль, способный моментально переключаться между различными типами соединений – от тавровых до нахлесточных – без механической перенастройки датчиков касания.

Проекция схем расположения крепежных элементов в авиастроении

Внедрение световых шаблонов высокого разрешения на сборочных стапелях исключает необходимость использования физических кондукторов и ручной разметки керном. Аппаратура генерирует векторные контуры непосредственно из CAD-моделей (CATIA, NX), отображая точные точки сверления и типы заклепок с допуском отклонения до 0.25 мм на дистанции 5 метров. Это позволяет сборщикам мгновенно идентифицировать позиции для установки сотен метизов на крупногабаритных панелях крыла или секциях фюзеляжа, где ошибки позиционирования чревычайны по стоимости исправления. Оборудование интегрируется с датчиками обратной связи, которые блокируют работу пневмоинструмента, если его головка находится вне подсвеченной зоны, гарантируя соблюдение технологической карты без бумажных чертежей.

• Использование 3D-трекинга для автоматической корректировки луча при вибрациях или смещении заготовки.
• Цветовая кодировка векторов: разделение типов болтов и последовательности затяжки (торк-контроль) разными оттенками спектра.
• Сокращение цикла инспекции: встроенные камеры верифицируют наличие установленного фиксатора в проектной точке сразу после завершения операции.
• Оптимизация эргономики: устранение слепых зон за счет установки нескольких когерентных излучателей, перекрывающих сложные геометрические поверхности.
• Дистанционное обновление схем: мгновенная передача изменений в конструкторской документации на рабочее место без переделки оснастки.

Оптимизация раскроя листового металла с помощью световых шаблонов

Интеграция высокоточных векторов разметки в процесс заготовительного производства позволяет сократить межцентровое расстояние между деталями до 2-3 мм, минимизируя технологический облой. Визуализация контура будущей резки непосредственно на поверхности стального листа исключает ошибки позиционирования, вызванные деформацией проката или неточными базовыми точками. Использование когерентного излучения для индикации зон дефектов (раковин, коррозии) дает возможность оператору оперативно корректировать карту раскладки в CAM-системе, что повышает коэффициент использования материала (КИМ) на 12–18%.

Точность проецирования ±0,1 мм на метр дистанции гарантирует идеальное совпадение физических границ заготовки с виртуальным чертежом.

Для достижения максимальной рентабельности рекомендуется калибровать фотонные излучатели при каждой смене толщины листа, учитывая параллакс и высоту фокуса. Внедрение динамической юстировки по реперным знакам нивелирует вибрации от работающих рядом гильотин или координатно-пробивных прессов. При работе с зеркальными поверхностями (нержавейка, алюминий) следует использовать зеленый спектр (520 нм), который обладает повышенной контрастностью и не рассеивается на полированном металле, в отличие от стандартных красных диодов.

Синхронизация программного обеспечения CAD-моделирования с модулями оптического наведения превращает раскройный стол в интерактивную среду, где время на ручную разметку крупногабаритных листов сокращается в 5 раз, а риск брака из-за человеческого фактора стремится к нулю.

Навигация и индикация зон безопасности на автоматизированных складах

Интеграция когерентных излучателей в логистические хабы позволяет отказаться от недолговечной клейкой ленты и краски, которые стираются под колесами погрузчиков за 3-4 месяца. Виртуальная разметка сохраняет контрастность при освещенности до 500 люкс, формируя четкие границы проезжих частей и пешеходных дорожек непосредственно на бетонном полу. Это исключает риск дезориентации персонала в условиях высокой плотности движения робототехники (AGV/AMR).

Тип индикации	Длина волны (нм)	Назначение
Линейная проекция	520 (Зеленый)	Обозначение безопасных маршрутов прохода
Пульсирующий контур	635 (Красный)	Зона вылета стрелы штабелера или работы манипулятора
Динамический знак	520/635	Предупреждение о приближении техники из-за угла

Синхронизация световых маркеров с датчиками присутствия и контроллерами движения ворот минимизирует вероятность столкновений. При фиксации человека в опасном радиусе, оптический прибор мгновенно меняет цвет проецируемой линии с зеленого на красный или активирует стробоскопический эффект. Скорость реакции оборудования составляет менее 50 миллисекунд, что значительно превосходит человеческий фактор.

Для корректной работы в запыленных помещениях рекомендуется выбирать устройства с классом защиты не ниже IP65 и активным охлаждением диода. Угол раскрытия луча должен подбираться исходя из высоты перекрытий: при установке на отметке 10 метров оптимальная линза обеспечивает ширину полосы 50-80 мм. Точная юстировка фокусного расстояния позволяет добиться равномерной плотности светового потока по всей длине вектора.

Внедрение интеллектуальных указателей сокращает простои, вызванные обновлением напольного покрытия, на 100%, так как перенастройка логистических путей происходит программно через интерфейс управления. Оператор может дистанционно изменить конфигурацию стеллажного хранения, и световая сетка адаптируется под новые проезды за считанные секунды. Это превращает статичную складскую площадь в гибкую среду, готовую к мгновенному масштабированию.

Особое внимание уделяется маркировке зон разгрузки. Оптические девайсы создают «световые коридоры» для водителей грузовиков, проецируя габаритные линии на асфальт перед доком. Это упрощает стыковку прицепа с докшелтером в темное время суток или при пло

Оптимизация многофункциональных арен с помощью световых векторов

Современные крытые стадионы требуют мгновенной смены конфигурации под волейбол, баскетбол или гандбол. Традиционная краска на паркете создает визуальный шум из-за наслоения линий разных цветов, что дезориентирует игроков. Использование стационарных излучателей с гальванометрическими сканерами позволяет проецировать только актуальную сетку границ с точностью до 1-2 мм на дистанции 30 метров. Это исключает необходимость физического нанесения разметки и сокращает время переподготовки зала с 4 часов до 30 секунд.

Технические параметры и юстировка

Для достижения высокой видимости при стандартном освещении спортзала (500–1000 люкс) требуются твердотельные диоды мощностью от 5 до 10 Вт с длиной волны 520 нм (зеленый спектр), так как человеческий глаз обладает максимальной чувствительностью именно в этой области. При монтаже оборудования на фермах под потолком высотой 12–18 метров критически важна интеграция датчиков вибрации и автоматической калибровки. При малейшем смещении конструкции программное обеспечение корректирует геометрию луча по опорным точкам, предотвращая искажение размеров площадки.

• Минимальная толщина световой линии: 40–50 мм (соответствует стандартам FIBA и FIVB).
• Частота обновления развертки: не менее 50 Гц для исключения мерцания при видеосъемке матчей.
• Класс безопасности: 3B или 4 с обязательной установкой защитных шторок (e-stop), блокирующих излучение при попадании в глаза зрителей на трибунах.

Интеграция CAD-чертежей в контроллер управления упрощает создание индивидуальных схем под нестандартные виды активности, например, для тренировок по кроссфиту или разграничения зон для детских секций. Программные алгоритмы позволяют динамически изменять цвет векторов, выделяя штрафные зоны или линии аута ярким пульсирующим светом при фиксации нарушения автоматикой видеоповторов.

1. Загрузка векторного файла (DXF/SVG) в память устройства.
2. Геометрическая коррекция трапецеидальных искажений с учетом угла наклона прибора.
3. Синхронизация нескольких голов для покрытия площадок площадью более 1000 кв. м без слепых зон.

Эксплуатация фотонных маркеров на ледовых аренах-трансформерах демонстрирует экономию бюджета до 15% за счет отказа от ежегодной закупки специализированных эмалей и оплаты труда маляров. Световой контур отчетливо виден сквозь слой льда толщиной до 4 см, что позволяет проводить разметку хоккейного поля или дорожек для керлинга без слива хладагента и разморозки основания.

Интеграция с трекинговыми датчиками

Связка оптических приборов с системами позиционирования игроков открывает возможности для интерактивного обучения. Тренер может проецировать тактические схемы перемещения непосредственно под ноги атлетам в режиме реального времени. Векторные указатели могут подсвечивать свободные зоны или траектории паса, базируясь на данных с камер видеоаналитики, что повышает когнитивную скорость принятия решений в игровых ситуациях.

В условиях высокой влажности или запыленности помещений рекомендуется выбирать корпуса с индексом защиты IP65 и активным термоэлектрическим охлаждением. Это гарантирует стабильность длины волны и предотвращает деградацию полупроводникового кристалла, продлевая ресурс работы до 20 000 часов без потери яркости. Правильный расчет фокусного расстояния линз минимизирует дифракционное размытие краев, сохраняя четкость границ игрового пространства по всему периметру.

Юстировка промышленного оборудования по световым координатным сеткам

Внедрение векторных излучателей для позиционирования станин и валов позволяет сократить погрешность установки до 0,01 мм на погонный метр. Технология базируется на развертке ортогональной сетки, которая служит эталонным виртуальным шаблоном для выверки соосности и параллельности направляющих. При монтаже тяжелого прессового или прокатного оборудования оптическая разметка заменяет физические струны и громоздкие механические шаблоны, исключая провисание измерителя под собственным весом. Для достижения максимальной точности следует использовать приемники с фотодиодными матрицами, фиксирующими центр пучка с субмикронным разрешением.

• Контроль плоскостности фундаментных плит осуществляется путем наложения сетчатого паттерна с шагом от 50 до 500 мм в зависимости от габаритов объекта.
• Выравнивание многоопорных валопроводов требует синхронизации нескольких фотонных модулей, создающих единую ось отсчета на дистанциях до 50 метров.
• Коррекция угловых отклонений (рыскания и тангажа) производится по смещению лучевых меток на удаленных мишенях, установленных в контрольных точках агрегата.
• Использование интерферометрических датчиков в связке с когерентным потоком данных позволяет в реальном времени отслеживать тепловые деформации станины при пусконаладке.

Для минимизации рефракции воздуха в цеховых условиях рекомендуется устанавливать защитные кожухи вдоль траектории прохождения фото

Мультимедийная трансформация выставочной среды через направленный свет

Интеграция высокоточных световых излучателей позволяет превратить статичную экспозицию в динамический полигон для получения знаний. В отличие от жидкокристаллических панелей, мощные твердотельные диоды формируют картинку на поверхностях любой кривизны – от античных колонн до рельефных макетов местности, сохраняя глубину резкости и насыщенность цветопередачи при уровне освещенности зала до 300 люкс. Это исключает необходимость в затемнении, позволяя комбинировать физические артефакты с наложенным слоем инфографики.

Технические параметры и механики вовлечения

Для реализации тактильного отклика в обучающих секторах рекомендуется внедрять связку из ультракороткофокусных видеопроекторов и инфракрасных датчиков типа LIDAR. Такая конфигурация фиксирует до 40 одновременных касаний на плоскости площадью 15 квадратных метров с задержкой сигнала менее 15 миллисекунд. Подобная скорость реакции критична для симуляторов физических процессов или исторических реконструкций, где посетитель управляет движением войск или сборкой механизмов простым жестом.

Особое внимание стоит уделить ресурсу источников оптического сигнала. Современные фосфорные блоки обеспечивают 30 000 часов непрерывной эксплуатации без деградации яркости, что эквивалентно 10 годам работы музея в стандартном графике. Использование объективов с проекционным соотношением 0.25:1 минимизирует риск появления теней от зрителей, позволяя устанавливать оборудование в непосредственной близости от экрана, буквально над головами аудитории.

Цветовой охват стандарта Rec.709 гарантирует точность воспроизведения оттенков, необходимых для демонстрации оцифрованной живописи или биологических микроструктур. При сшивке нескольких потоков в единую панораму программные алгоритмы геометрической коррекции устраняют стыки на гранях, создавая бесшовное пространство с разрешением 8K и выше. Это превращает стены класса в иммерсивное окно, транслирующее астрономические явления или океанические глубины в масштабе 1:1.

Выбор конкретной модели устройства зависит от коэффициента отражения поверхности. На матовых серых покрытиях контрастность достигает значений 2 500 000:1, выделяя мельчайшие детали чертежей или текстовых сносок. Автоматическая калибровка через внешние камеры упрощает обслуживание: комплекс самостоятельно выравнивает баланс белого и яркость всех модулей раз в сутки, нивелируя влияние внешней засветки.

Экономическая выгода внедрения подобных решений обусловлена отсутствием расходных материалов, таких как ртутные лампы или фильтры. Герметичный оптический движок защищает внутренние компоненты от пыли, снижая затраты на сервисное сопровождение на 40% по сравнению с традиционными методами визуализации. В результате музей получает гибкий инструмент, контент которого обновляется загрузкой нового медиафайла без физической перестройки залов.

Интеграция световых векторов в процессы прецизионного монтажа

Внедрение высокоточных лучевых излучателей на участках ручной пайки и сборки печатных плат позволяет полностью исключить бумажные чертежи. Устройство считывает CAD-данные и транслирует контуры компонентов непосредственно на текстолит с точностью позиционирования до 0,1 мм. Это минимизирует вероятность установки полярных элементов (конденсаторов, диодов) в неверной ориентации, так как оператор видит графическую подсказку прямо в зоне манипуляций.

Технические параметры и показатели точности

Параметр оборудования	Значение для микроэлектроники	Эффект внедрения
Длина волны диода	520 нм (зеленый спектр)	Максимальная видимость при ярком освещении
Частота обновления кадра	50 - 80 Гц	Отсутствие мерцания, снижение утомляемости глаз
Дистанция до объекта	0,5 - 2,5 метра	Свобода движений рук и инструмента

Использование динамической разметки сокращает цикл обучения нового персонала на 60%. Вместо заучивания спецификаций, монтажник следует за световым пятном, которое последовательно подсвечивает ячейки с нужными деталями в кассетах и места их фиксации на шасси. Программное обеспечение синхронизирует работу сканирующего модуля с датчиками момента затяжки винтов, блокируя переход к следующему шагу до подтверждения текущей операции.

Для исключения эффекта параллакса оптическую головку монтируют строго перпендикулярно рабочей плоскости. При сборке объемных приборов сложной конфигурации задействуют несколько синхронизированных головок, что позволяет формировать замкнутые контуры без теней от рук сборщика. Математические алгоритмы коррекции искажений автоматически подстраивают геометрию луча под рельеф поверхности, обеспечивая идеальное совпадение виртуальной маски с физическими отверстиями.

Оптимизация контроля качества

Интеграция видеокамер с блоками оптической индикации создает замкнутый цикл верификации. После завершения этапа сканер проверяет наличие детали по отраженному сигналу. Если компонент отсутствует или смещен относительно светового шаблона, комплекс окрашивает зону дефекта красным цветом. Данный метод дефектоскопии в реальном времени снижает уровень брака на финальном выходном контроле до уровня 0,02%.

Программные интерфейсы позволяют импортировать файлы форматов DXF, Gerber и STEP напрямую из систем проектирования. Это дает возможность переналадить пост под новое изделие за 2-3 минуты, просто выбрав соответствующий рецепт в базе данных. Такая гибкость незаменима в мелкосерийном производстве авиационных приборов и медицинской техники, где номенклатура обновляется еженедельно.

Световая индикация векторов прокладки жгутов упрощает вязку кабельных сборок на шаблонах. Луч проецирует трассу прохождения провода, точки установки стяжек и маркировку разъемов. В отличие от физических штифтов, цифровая разметка не загромождает стол и позволяет мгновенно менять схему раскладки без механической переделки оснастки.

Замена традиционных мониторов с инструкциями на прямую визуализацию в рабочей зоне повышает эргономику. Глаз монтажника постоянно сфокусирован в одной плоскости, что предотвращает спазм аккомодации. В условиях восьмичасовой смены это поддерживает стабильную скорость работы во второй половине дня, исключая ошибки, вызванные зрительной усталостью.
