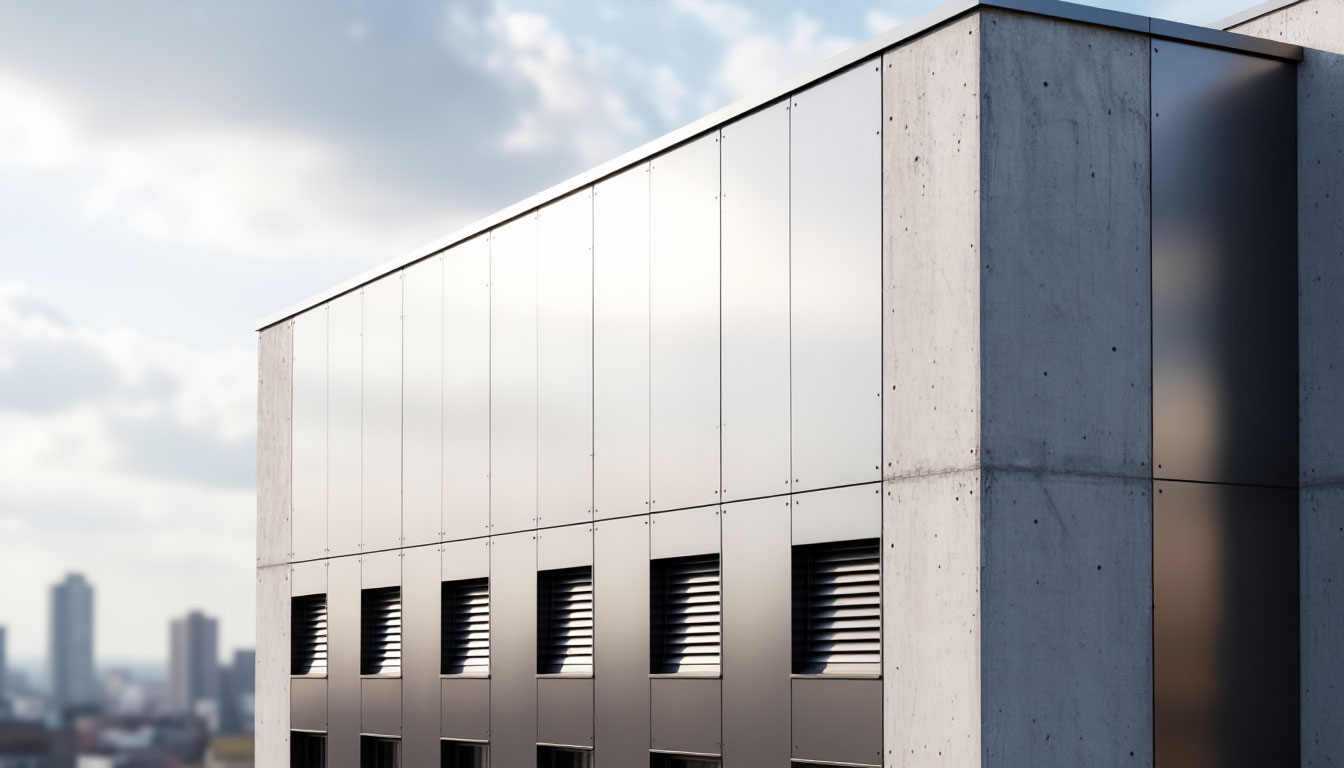

Вентилируемый фасад многослойная наружная конструкция, где между утеплителем и внешней облицовкой намеренно оставляется воздушный промежуток. Воздух свободно циркулирует по этому каналу: заходит через нижние продухи, нагревается, поднимается вверх и выходит наружу через верхние отверстия.
Такая естественная тяга уносит с собой водяные пары, которые неизбежно просачиваются из помещений сквозь стены.
Что такое вентилируемый фасад и зачем он нужен
Основная задача системы - вывести точку росы за пределы несущей стены. В обычных неутеплённых зданиях влага конденсируется прямо в толще стены, что ведёт к её медленному разрушению. Здесь вентфасад заставляет пар уходить в атмосферу, не задерживаясь внутри конструкций. Параллельно система выполняет три функции: утепляет здание, защищает стены от осадков и создаёт финишную отделку.
Технология подходит практически для любых строений: от многоэтажек до каркасных дач и бревенчатых срубов. Ограничения возникают только при расчёте нагрузок - старый или ветхий дом может не выдержать тяжёлую облицовку из натурального камня. Но для таких случаев существуют лёгкие решения: виниловый сайдинг, thin фиброцементные плиты, металлические кассеты из тонкой стали.
С 2023 года проектирование и монтаж вентфасадов регулируются отдельным сводом правил СП 522.1325800.2023. Документ установил единые требования к конструктивным схемам, расчётам, пожарной безопасности и долговечности систем. Подрядчики обязаны предоставлять акты скрытых работ на каждый критический узел: монтаж кронштейнов, укладку утеплителя, установку направляющих.
Устройство системы: из чего состоит правильный вентфасад
Любой вентфасад собирается из четырёх обязательных слоёв. Нарушение технологии хотя бы в одном из них разрушает всю конструкцию.
Несущая подсистема (каркас) крепится прямо к стене здания через кронштейны. На кронштейны навешиваются вертикальные или горизонтальные направляющие профили. Каркас держит на себе весь вес облицовки и передаёт нагрузку на основание. От качества металла и точности установки зависит геометрия всего фасада.
Теплоизоляционный слой укладывается между кронштейнами или поверх них. Материал - только негорючая каменная вата плотностью от 80 кг/м³. Пенопласт и экструзионный пенополистирол запрещены: они горят, выделяют токсины и плохо пропускают пар. Толщина утеплителя рассчитывается индивидуально для каждого региона и типа стен.
Ветровлагозащитная мембрана накрывает утеплитель сверху. Она пропускает пар наружу, но не даёт влаге из атмосферы проникнуть внутрь. Экономить на мембране нельзя - без неё минвата быстро намокает, теряет теплоизолирующие свойства и оседает. Крепят плёнку внахлёст 150 мм, проклеивая стыки специальной лентой.
Вентиляционный зазор - расстояние между мембраной и облицовкой. Стандарт - 40–60 мм. Меньше 40 мм - воздух не тянет, влажность внутри пирога растёт. Больше 60 мм - усиливаются ветровые нагрузки, панели могут вибрировать и шуметь. Зазор обеспечивается высотой профиля или специальными контробрешётками.
Облицовочный экран - видимая часть системы. Материал крепится к направляющим через кляммеры, заклёпки, саморезы или скрытые замки. Экран защищает внутренние слои от ультрафиолета, механических ударов и прямого намокания, а заодно задаёт архитектурный облик здания.
Типы и виды вентилируемых фасадов
По материалу несущей подсистемы
Стальные подсистемы выполняются из оцинкованной или нержавеющей стали. Оцинковка дешевле, но при повреждении покрытия начинает ржаветь. Используется в бюджетных проектах для малоэтажных зданий. Нержавейка не боится коррозии, выдерживает огромные нагрузки, но стоит в 2-3 раза дороже. Сталь незаменима при тяжёлой облицовке: натуральный камень, керамогранит, толстые композитные панели.
Алюминиевые подсистемы легче стальных втрое, что критически важно для старых зданий и сооружений со слабыми стенами. Алюминий не ржавеет, легко режется и монтируется. Минус - высокая теплопроводность. Каждый кронштейн без терморазрыва становится мостиком холода. Производители решают проблему полиамидными прокладками. Алюминий не подходит для регионов с агрессивной средой (морские побережья, химические производства).
Деревянные подсистемы используются только в частном домостроении. Брус из лиственницы или сосны обрабатывается антисептиками и антипиренами. Дерево дешево, экологично, его легко заменить. Но срок службы деревянного каркаса - 10–15 лет, в то время как металл стоит 50+ лет. Древесина не подходит для высоких зданий.
По типу облицовки
Керамогранит - прессованная и обожжённая глина с добавлением кварца и полевого шпата. Плиты толщиной 8–12 мм монтируются на кляммеры скрытого типа. Плюсы: прочность на излом и удар, морозостойкость 200+ циклов, нулевое водопоглощение. Минусы: хрупкость при точечном ударе, большой вес (до 50 кг/м²). Реальный срок службы - 80–100 лет.
Фиброцементные плиты - смесь цемента, целлюлозных волокон и минеральных наполнителей. Формат листов - до 3×1,5 м, толщина 8–16 мм. Материал режется ножовкой, сверлится обычными сверлами. Плюсы: умеренный вес (16–25 кг/м²), имитация дерева, камня, кирпича. Минусы: гигроскопичность (без покраски набирает влагу), слабая ударная прочность. Гарантия производителей - 15–20 лет.
Алюминиевые композитные панели (АКП) - два листа алюминия с прослойкой из вспененного полиэтилена с антипиренами. Толщина панели - 3–6 мм, размеры - до 1,5×8 м. Материал гнётся, фрезеруется, принимает любые формы. Используется криволинейных фасадах, козырьках, колоннах. Срок службы - 20–25 лет. При пожаре наружный алюминий расплавляется за 3-5 минут, внутренний наполнитель горит с выделением дыма.
Металлокассеты штампуются из оцинкованной стали толщиной 0,9–1,2 мм с полимерным покрытием (пурал, PVDF). Форма - плоская, объёмная, с перфорацией. Кассеты легки (8–12 кг/м²), не поддерживают горение, дешевы. Минусы: шумят при сильном ветре, через 10–15 лет проявляется коррозия на сгибах и в местах сверловки.
Натуральный камень (гранит, мрамор, известняк) нарезается на плиты толщиной 20–30 мм. Крепление - через фальц или тыльнозахватными анкерами. Это самый долговечный вариант (100+ лет), но и самый тяжелый (60–120 кг/м²) и дорогой. Монтаж ведётся с грузового подъёмника, требуются усиленные кронштейны из нержавейки.
HPL-панели (High Pressure Laminate) - пластик высокого давления из бумажных слоёв, пропитанных термореактивными смолами. Толщина 6–12 мм. Материал экологичен, не горит (класс Г1), устойчив к ударам и царапинам. Используется на зданиях с повышенными требованиями к пожарной безопасности: школы, больницы, детсады. Цена высокая, срок службы - 20–30 лет.
Клинкерная плитка - мелкоформатная керамика (200×50 мм, 300×70 мм), имитирующая кирпичную кладку. Плитки приклеиваются к утеплителю через армированную сетку либо наклеиваются на специальные подложки. Швы затираются морозостойкими составами. Материал премиум-класса, служит 80–100 лет, но требует высокой квалификации монтажников.
Терракотовые панели изготавливаются методом экструзии из глины с последующим обжигом при 1000°C. Это объёмный материал толщиной 15–30 мм, в сечении - сотовый или ребристый. Фасады из терракоты выглядят монолитно и «дышат» лучше других. Минусы: цена сопоставима с натуральным камнем, хрупкость при транспортировке.
По количеству слоёв утеплителя
Однослойная теплоизоляция применяется на зданиях до 3 этажей или в южных регионах. Плиты каменной ваты плотностью 80–90 кг/м³ устанавливаются в один слой толщиной 50–100 мм. Экономия материала и времени, но остаются мостики холода через кронштейны.
Двухслойная система рекомендована для средней полосы и северных регионов. Первый слой (внутренний) - минвата плотностью 40–60 кг/м³, толщина 50–80 мм. Второй (наружный) - плотностью 90–120 кг/м³, толщина 50 мм. Плиты укладываются со смещением стыков на 200–300 мм, перекрывая все швы и щели. Это полностью исключает продувание и конвективные потоки внутри утеплителя. Для крепления наружного слоя используется по 5 тарельчатых дюбелей на 1 м², для внутреннего - 2 дюбеля.
Как выбрать материалы для вентфасада- пошаговый алгоритм
Рассчитать нагрузки на основание. Вес 1 м² вентфасада складывается из массы утеплителя (5–10 кг), подсистемы (8–15 кг) и облицовки (10–100+ кг). Для газобетона и старых кирпичных стен допустимая нагрузка - до 40 кг/м². Значит, подходят фасады из металлокассет, АКП, HPL, фиброцемента. Керамогранит и камень требуют монолитного бетонного или полнотелого кирпичного основания.
Определить материал стен. Для бетона и полнотелого кирпича подходят любые анкеры: механические распорные, клиновые, рамные. Для пустотелого кирпича, газобетона, пенобетона - только химические анкеры или специальные для пустотелых оснований. Обычные дюбели в таких стенах держатся плохо, через 2-3 года расшатываются.
Выбрать тип подсистемы по соотношению цена/долговечность. Оцинкованная сталь - бюджетный вариант для временных сооружений и недорогих коттеджей. Срок службы 15–20 лет до появления коррозии. Алюминий - средний ценовой сегмент, 30–40 лет при наличии терморазрывов. Нержавейка - на века, 60+ лет, но стартовая цена высока. Для многоэтажных жилых комплексов с гарантией 50 лет обязательна нержавейка.
Рассчитать толщину утеплителя. Теплотехнический расчёт выполняется проектной организацией. Ориентировочные цифры для стены из газобетона 400 мм: для Краснодара - 50 мм, для Подмосковья - 100 мм, для Новосибирска - 150 мм. Для кирпичной стены 510 мм - плюс 50-100 мм к этим значениям.
Подобрать облицовку по трём параметрам: вес, бюджет, дизайн. Дешёвый сегмент: виниловый сайдинг, профлист, металлокассеты (800–1500 руб/м²). Средний: фиброцемент, АКП, HPL (2000–4000 руб/м²). Премиум: керамогранит, клинкер, терракота, натуральный камень (5000–15000+ руб/м²). Чем тяжелее и массивнее материал, тем крепче нужна подсистема.
Технология монтажа! Детальная пошаговая инструкция
Этап 1. Подготовка и разметка
Поверхность очищается от отслаивающейся штукатурки, краски, грязи. Выступающие элементы - кондиционеры, кронштейны для спутниковых тарелок, старые анкеры - демонтируются. Трещины шириной более 3 мм расшиваются и заделываются ремонтным составом. Неровности более 20 мм на 2 м недопустимы - подсистема не скомпенсирует такие перепады.
Разметка осей выполняется лазерным построителем плоскостей. На стене отмечаются точки крепления кронштейнов: шаг по горизонтали 500–600 мм, по вертикали 600–800 мм. В углах здания, вокруг окон и дверей шаг уменьшается до 300 мм. Все отметки перфорируются, забиваются маячные дюбели.
Этап 2. Испытания крепежа
До массовой установки анкеров проводятся вырывные испытания. На стену временно монтируется 3-5 анкеров разных типов. Специальным динамометрическим ключом или гидравлическим домкратом создаётся усилие, вдвое превышающее расчётную нагрузку. Если анкер выдержал - тип утверждается. Если вырвало с бетоном/кирпичом - увеличивается глубина заделки или используются химические составы.
Этап 3. Монтаж кронштейнов и терморазрывов
В размеченные точки бурятся отверстия глубиной на 20 мм больше длины анкера (для компенсации забитой пыли). Отверстия продуваются сжатым воздухом или очищаются ёршиком. Анкер забивается, затягивается расчётным моментом (указывается в сертификате). Между кронштейном и стеной обязательно устанавливается прокладка из полиамида толщиной 6-10 мм и есть терморазрыв. Без неё металл промораживает стену насквозь.
Для газобетона и пустотелого кирпича используются инъекционные анкеры: в отверстие закачивается двухкомпонентный химический состав, вставляется металлическая шпилька. Через 30–45 минут состав полимеризуется, прочность фиксации многократно выше механической.
Этап 4. Укладка утеплителя и мембраны
Плиты каменной ваты накалываются на кронштейны. Начинают снизу, с нулевой отметки. В однослойной системе плиты крепятся тарельчатыми дюбелями - 5 штук на лист. В двухслойной сначала монтируется внутренний слой (2 дюбеля на плиту), затем наружный (5 дюбелей). Стыки плит внутреннего и наружного слоёв должны расходиться минимум на 200 мм.
Поверх утеплителя раскатывается ветровлагозащитная мембрана. Полотна идут вертикально, начиная от цоколя. Нахлёст - 150 мм по горизонтали и 200 мм по вертикали. Каждый шов проклеивается бутилкаучуковой лентой. Мембрана фиксируется к утеплителю теми же тарельчатыми дюбелями (с дополнительной шайбой-прижимом).
Этап 5. Установка направляющих
Вертикальные профили крепятся к регулируемым кронштейнам. Заклёпки или винты затягиваются не до упора - оставляется люфт 0,5 мм для температурной подвижки. Между торцами профилей обязательно оставляется зазор 5–8 мм: без него при нагреве на солнце направляющая выгнется дугой. Горизонтальность и вертикальность каждого профиля проверяется двухметровым уровнем. Допуск - 2 мм на 10 м длины.
Этап 6. Монтаж облицовки
Керамогранит устанавливается на алюминиевые кляммеры: несущие (снизу) и фиксирующие (сверху). Между плитами оставляется шов 5–8 мм, который заполняется упругим герметиком. Тяжёлые плиты (15+ кг) крепятся ещё и дополнительными страховочными зацепами.
Фиброцементные листы крепятся саморезами с прессшайбой через предварительно засверленные отверстия (диаметр на 1 мм больше самореза). Головки винтов утапливаются и шпаклюются. Между листами оставляется зазор 8-12 мм.
АКП кассеты фиксируются заклёпками через фальц или скрытым способом. Каждая кассета крепится на 6-8 точек. Температурный зазор - 4-6 мм, иначе летом панели пойдут волной.
Металлокассеты приклёпываются к несущему каркасу через специальные ушки. Саморезами крепить нельзя - снижают антикоррозийную стойкость.
Этап 7. Оформление примыканий и узлов
Углы здания закрываются специальными внешними и внутренними уголками. Окна и двери обрамляются отливами, нащельниками, откосами из того же материала, что и фасад. Внизу фасада устанавливается перфорированный софит для забора воздуха, вверху - дефлектор для вытяжки. Все стыки герметизируются атмосферостойкими мастиками.
Критические ошибки и как их избежать
Отсутствие терморазрывов под кронштейнами. Теплопотери через металлический кронштейн могут достигать 8–12% от общих. Зимой на внутренней стене напротив кронштейна выступает конденсат, заводится плесень. Решение: использовать прокладки из полиамида, текстолита или термомодифицированной древесины. Толщина прокладки - не менее 6 мм для климатических зон с холодными зимами.
Зазоры между плитами утеплителя более 2 мм. Через щель выдувается тепло, точка росы смещается внутрь стен. Контролируется при сборке: плиты должны прирезаться плотно, без усилий. Минвата не должна быть смятой или деформированной. Все крупные щели заполняются обрезками того же утеплителя. Пеной и монтажными составами пользоваться нельзя - они парозапечатаны.
Закрытый вентзазор снизу или сверху. Если строители зашили нижние продухи сайдингом или цокольной панелью, циркуляция воздуха прекращается. Тёплый влажный воздух застаивается, выпадает конденсат, мокнет утеплитель. Снизу фасад должен быть открыт (перфорированный софит) на 70–80% площади, сверху - вытяжной зонт без сеток мелкого плетения.
Жёсткое крепление облицовки без зазоров. Металл расширяется на 0,5–1 мм на каждый погонный метр при нагреве на 50°C. На фасаде высотой 20 м суммарное расширение составит 10–20 мм. Если панели прибиты намертво без зазоров, их поведёт, они выгнутся, посрывают крепления. Облицовка должна быть зафиксирована так, чтобы иметь возможность скользить по каркасу.
Монтаж мокрого утеплителя. Каменная вата абсорбирует влагу как губка. Если её заложить в каркас в дождь или туман, она не высохнет - вентзазор работает очень медленно. Минвата запреет за одну зиму, превратится в труху. Утеплитель хранится только в заводской упаковке, монтируется в сухую погоду. Вскрытая палета расходуется за один рабочий день.
Когда вентфасад не подходит и какие есть альтернативы
Вентфасад оптимален для зданий с неровными фасадами, где нужно скрыть дефекты геометрии. Но есть ситуации, когда его применение неоправданно.
Первое - здания с идеально ровными стенами из газобетона или керамических блоков. Для них достаточно мокрого фасада (СФТК) с армированным штукатурным слоем. Он дешевле на 30–40% и почти не уступает по теплотехнике.
Второе - историческая застройка с фасадами из старого кирпича на известковом растворе. Сверлить такие стены для анкеров нельзя - они разрушатся. Применяются щадящие методы: химические анкеры с малой глубиной заделки либо полный отказ от навесных систем в пользу реставрационной штукатурки.
Третье - здания со сверхнизкой нагрузкой на стены (каркасные дома, старые деревянные строения). Даже лёгкий фиброцемент даёт 25 кг/м² - многовато для гнилой древесины. Спасение - виниловый сайдинг или металлосайдинг с лёгкой деревянной обрешёткой. Вес - 5–8 кг/м².
Четвертое - регионы с экстремально сильными ветрами (побережья, степи). Вентфасад имеет парусность - ветер заходит в зазор, давит на облицовку изнутри. При порывах 30+ м/с стандартные кляммеры не держат. Нужны усиленные подсистемы с шагом кронштейнов 300 мм и анкеры повышенной прочности. Либо переходить на мокрый фасад - у него парусности нет.
Пятое - объекты с повышенными требованиями к огнестойкости (здания выше 50 м). Вентфасад вентилируемая полость, по которой огонь распространяется мгновенно. Для высоток обязательны рассечки из негорючей минваты через каждые 15–20 м по вертикали и полное заполнение зазора противопожарными диафрагмами вокруг окон. Такие системы резко дорожают.
Ответы на частые вопросы
Можно ли смонтировать вентфасад самостоятельно? Да, для одноэтажного дома и лёгкой облицовки (сайдинг, металл) это реально. Потребуется перфоратор, уровень, болгарка, леса или вышка-тура. Технология несложная, но трудоёмкая. Для тяжёлого керамогранита и камня нужна бригада с подъёмником - одному не потянуть.
Какой срок службы вентфасада? Заявленный производителями - 30–50 лет для систем из оцинковки, 60+ лет для алюминия и нержавейки. Облицовка: виниловый сайдинг - 30 лет; фиброцемент - 20–25 лет; керамогранит и клинкер - 80–100 лет. Реальность часто ниже: через 10–15 лет расшатываются анкеры в газобетоне, мокнет утеплитель, появляется плесень. Причина - ошибки монтажа.
Как проверить качество монтажа заказчику? Зимой приложить ладонь к внутренней стене напротив кронштейнов - холодные пятна указывают на отсутствие терморазрывов. Летом постучать по облицовке - глухой звук говорит об отслоении или пустотах внутри. Визуально проверить вертикальность и горизонтальность швов - расхождение более 2–3 мм брак. Потребовать акты скрытых работ на кронштейны, утеплитель и ветрозащиту - их отсутствие грубейшее нарушение.
Можно ли совместить вентфасад с другими системами утепления? Нежелательно. Гипсовая штукатурка под сайдингом отсыреет и осыплется. Пенопласт под минватой не пропустит пар, увлажнит наружный слой. Единственное допустимое сочетание - минвата поверх жёсткого утеплителя (XPS) в цокольной части, где велика нагрузка на сжатие.
Как ухаживать за вентфасадом? Раз в 2–3 года осматривать нижние и верхние продухи - они забиваются листвой, грязью, гнёздами ос. Вентиляцию прочищают щёткой или продувают воздухом. Облицовку моют керхером раз в 5 лет - для фиброцемента и металла, для керамогранита раз в 10 лет. Клинкер и камень чистить не нужно - им дождь не страшен.
Таблица основных типов облицовки вентфасада
| Материал облицовки | Вес, кг/м² | Срок службы, лет | Цена (руб/м²) | Пожарная безопасность | Особенности монтажа |
|---|---|---|---|---|---|
| Керамогранит | до 50 | 80-100 | 5000-15000+ | НГ (негорючий) | Тяжёлый, нужны кляммеры |
| Фиброцемент | 16-25 | 20-25 | 2000-4000 | Г1 (слабогорючий) | Резка ножовкой, шпаклёвка шляпок |
| АКП (алюкомпозит) | 5-10 | 20-25 | 2500-4500 | Г2-Г4 (зависит от наполнителя) | Криволинейные формы, гибка |
| Металлокассеты | 8-12 | 15-25 | 1200-2500 | НГ | Шумят, коррозия на срезах |
| Натуральный камень | 60-120 | 100+ | от 10000 | НГ | Требует грузоподъёмника, толстые анкеры |
| HPL панели | 10-15 | 20-30 | 4000-7000 | Г1 (самозатухающий) | Дорогой, устойчив к ударам |
