Зимнее бетонирование не просто технологический вызов, а необходимость. Производство бетона при отрицательных температурах без специального оборудования останавливается: вода замерзает, инертные материалы слеживаются в монолит, а химические реакции гидратации цемента попросту прекращаются.

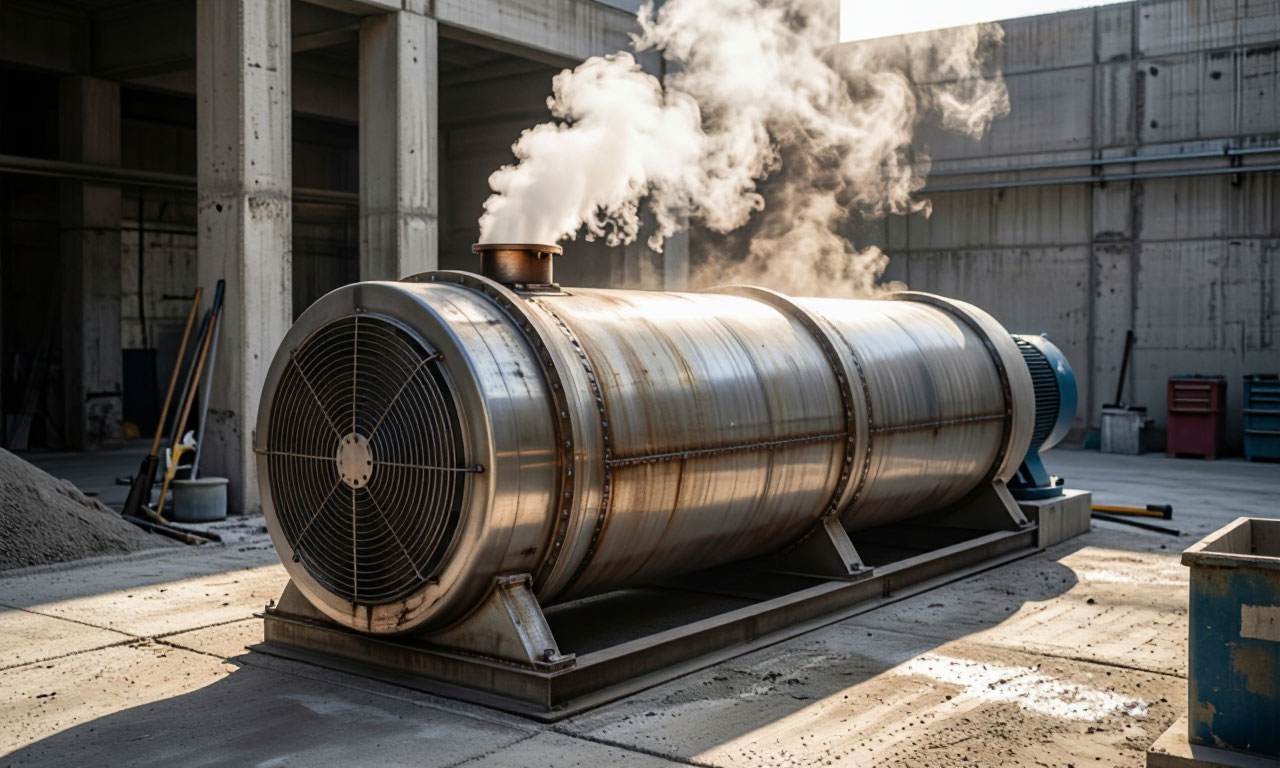

Именно промышленные теплогенераторы решают эту задачу, обеспечивая прогрев песка, щебня и воды до технологических +15…+20 °C. Однако рынок насыщен предложениями, и выбор ошибочной схемы нагрева ведет к перерасходу топлива в 30-40%, выходу дорогостоящих теплообменников из строя или загрязнению инертных материалов продуктами сгорания. Разберем ключевые параметры выбора.
Ключевые технические параметры. От мощности до температурной дельты
Расчет требуемой тепловой мощности. Это отправная точка всего проекта. Мощность теплогенератора рассчитывается исходя из производительности бетонного завода (м³/ч), климатической зоны и требуемой дельты нагрева материалов.
Практическое правило: для обеспечения работы завода производительностью 40-50 м³/ч зимой необходима установка мощностью около 500 кВт. Производительность 60-90 м³/ч требует порядка 1 МВт, а объемы 100-120 м³/ч уже требуют 1,5 МВт. Однако это усредненные цифры. Точный расчет учитывает начальную температуру песка (которая может опускаться до -30 °C), его влажность (замерзший влажный песок требует существенно больше энергии) и желаемую конечную температуру на выходе из бункера.
Формула теплового баланса базируется на теплоемкости материалов: 0,84 кДж/(кг·°С) для бетона и 0,280 Втч/(кг·°С) для воздуха.
Температура и давление на выходе. Теплогенератор должен не просто греть, а эффективно продувать толщу инертных материалов в бункере. Для этого нужен высокий напор воздуха (статическое давление). Пример: модель ТГВ-1000 создает давление до 11500 Па, что позволяет «пробить» слой щебня или песка высотой несколько метров.
Температура на выходе обычно составляет 150-250 °C. Однако критический параметр «дельта» (разница между температурой входящего холодного воздуха и выходящего горячего). Профессиональные установки, такие как EUROMIX REV-N, обеспечивают дельту до 150-170 °C. Это означает, что даже при заборе воздуха с улицы в -30 °C на выходе вы получите стабильные +120 °C для сушки и прогрева.
Производительность по воздуху (м³/ч). Этот параметр указывает, какой объем горячего воздуха установка способна передать в систему воздуховодов за час. Он должен коррелировать с объемом бункеров. Например, для ТГВ-250 производительность составляет 4500 м³/ч, для модели на 450 кВт - 8000 м³/ч, а для мощного ТГВ-1000 - до 20000 м³/ч. Недостаточный поток воздуха приведет к тому, что тепло будет концентрироваться локально, а по краям бункера материал останется мерзлым.
Классификация по типу нагрева! Прямой, непрямой или рекуперативный
Выбор схемы нагрева напрямую влияет на качество бетона и безопасность персонала.
Теплогенераторы прямого нагрева. В таких системах продукты сгорания топлива (дымовые газы) напрямую смешиваются с потоком нагреваемого воздуха и поступают в бункер с инертными материалами. С экономической точки зрения это самый эффективный вариант - КПД стремится к 99-100%, поскольку тепловая энергия используется полностью. Однако у схемы есть серьезные ограничения. Вместе с теплом в песок и щебень попадают сажа, несгоревшие частицы топлива и продукты окисления. Это может изменить химический состав бетонной смеси и повлиять на прочность готовых изделий. Кроме того, отработанные газы поступают в рабочую зону завода, что требует мощной принудительной вентиляции.
Теплогенераторы непрямого (рекуперативного) нагрева. Большинство производителей для бетонных заводов выбирают именно этот тип. Конструкция основана на жаротрубном или револьверном теплообменнике: топливо сгорает в камере, дымовые газы уходят в дымоход, а воздух, проходящий по другому контуру, нагревается через жаропрочную стальную стенку. Примесь продуктов горения полностью исключена. Для производства бетона это означает чистоту инертных материалов и безопасность условий труда.
Недостаток - чуть более низкий КПД (88-92%) из-за потерь тепла с уходящими газами и более высокая стоимость оборудования. Окупаемость достигается за счет долговечности и отсутствия риска брака продукции. Зарубежные аналоги, такие как системы Hot Rocks от Kraft, также базируются на передаче «сухого жара» под высоким давлением без смешивания с выхлопом.
Вид топлива: газ, дизель, бинарные решения
Выбор энергоносителя диктуется логистикой и экономикой региона.
Природный газ. Абсолютный лидер по стоимости на единицу выделяемой тепловой энергии. Магистральный газ позволяет эксплуатировать теплогенератор круглосуточно без необходимости пополнения емкостей. Однако подключение к газовой магистрали требует разрешительной документации и вложений в подводящий трубопровод. Если бетонный завод стационарный и расположен в газифицированной зоне, газ - оптимальный выбор.
Дизельное топливо. Незаменимо для мобильных бетонных установок (РБУ), которые часто передислоцируются, или для объектов в удаленных районах без газовой инфраструктуры. Дизельные теплогенераторы автономны: привезли емкость с соляркой - получили тепло. Однако стоимость киловатт-часа на дизеле выше, а качество топлива критично для горелки. Летняя солярка при низких температурах может парафинизироваться, и система потребует подогрева топливной линии.
Бинарные установки. Практичное решение для гибкого производства. Теплогенератор оснащается комбинированной горелкой (газ/дизель). Оператор переключается между видами топлива в зависимости от сезонных цен или наличия ресурса. Процесс смены горелки часто занимает не более 10 минут и не требует сложного инструмента. Заводы с собственной дизельной электростанцией могут использовать отработанное тепло от охлаждения двигателей, но это уже вопрос комплексной энергоэффективности.
Оценка эффективности теплообменника и материалов изготовления
Сердце теплогенератора непрямого нагрева - теплообменник. Он работает в агрессивной среде: высокие температуры (до 250-300 °C), перепады давления, конденсат. Материал изготовления и конструкция определяют срок службы до капитального ремонта.
Материалы. Жаропрочная нержавеющая сталь (например, AISI 304 или 409) является стандартом для качественных теплообменников. Она устойчива к коррозии, которая возникает из-за конденсации влаги на холодных стенках при запуске. Углеродистая сталь обойдется дешевле, но уже через 2-3 сезона может «прогореть» в зонах сварных швов.
Производители, гарантирующие работу теплообменника не менее 5 лет, используют нержавейку. Конструкции с револьверным (трехходовым) движением газов более эффективны, так как увеличивают путь потока воздуха внутри аппарата, повышая съем тепла.
Защита от конденсата. Самая частая причина выхода из строя стальных теплообменников - низкотемпературная коррозия. Когда в холодный теплообменник подается горячий газ, влага из воздуха конденсируется на стенках.
Смешиваясь с сернистыми соединениями в топливе, эта влага превращается в кислоту. Современные системы управления прогревают теплообменник перед выходом на полную мощность или имеют системы байпаса для минимизации этого эффекта. Обратите внимание на наличие дренажных отверстий для отвода конденсата.
Система воздуховодов и распределение тепла в бункерах
Теплогенератор лишь источник тепла. Эффективность прогрева инертных материалов на 50% зависит от того, как спроектирована система доставки горячего воздуха до бункеров дозирующего комплекса.
Коллекторы и диффузоры. Просто завести патрубок в бункер недостаточно. Воздух должен равномерно распределяться по всему сечению конуса, чтобы прогрев шел «снизу-вверх» (противоточная схема). Горячий воздух подается в нижнюю часть конусного бункера, проходит сквозь толщу щебня или песка и выходит сверху, заодно подсушивая материал. Для этого используются специальные распределительные коллекторы с системой сопел или перфорированные трубы, устойчивые к абразивному воздействию сыпучих материалов.
Такие решения предлагаются как в комплектных системах Tecwill, так и в отдельных проектах ZZBO.
Теплоизоляция бункеров. Бесполезно греть воздух до 150 °C, если бункер представляет собой голый металл, который остывает на морозе за 15 минут. Утепление бункеров (минвата, сэндвич-панели) обязательно. Кроме того, необходимо исключить «мостики холода» в местах крепления датчиков уровня и задвижек. В идеале система прогрева должна быть интегрирована в конструкцию бункера еще на этапе заказа бетонного завода.
Автоматика регулирования. Ручное управление теплогенератором в современных реалиях - анахронизм. Микропроцессорный контроллер анализирует температуру воздуха на выходе, температуру в бункерах и температуру самой бетонной смеси в миксере. Система автоматически модулирует пламя горелки, открывает или закрывает заслонки на воздуховодах, переключая поток между бункерами по мере необходимости. Это дает экономию топлива до 15-20% по сравнению со ступенчатым регулированием.
Типы систем! Отдельный нагрев агрегатов или комплексное решение
Рынок предлагает два подхода: покупка отдельного воздухонагревателя (например, ТГВ-250) или установка полноценного теплового центра «все в одном».
Локальный теплогенератор для агрегатов. Самый распространенный вариант для модернизации существующих заводов. Компактная установка монтируется рядом с бункерами. Она решает одну задачу - прогрев песка и щебня. Вода греется отдельным электрокотлом или бойлером. Система относительно дешева на старте, но требует дополнительных коммуникаций и занимает место на площадке.
Комплексный тепловой центр (All-in-One). Современные инженерные решения, такие как Kraft Complete Heat или THERMOJET, представляют собой законченные модули в контейнерном исполнении.
Один такой блок (на газе или дизеле) закрывает три потребности: 1) Выработка перегретого воздуха для бункеров; 2) Нагрев технической воды для замеса; 3) Производство пара или парогазовоздушной смеси для пропарки ЖБИ-изделий в камерах. Такие системы имеют КПД до 98-99% (за счет утилизации тепла паров) и требуют минимум монтажа на площадке. Для ЖБИ-заводов это предпочтительный вариант, так как он экономит до 30% топлива по сравнению с классическими паровыми котлами.
Безопасность, сервис и климатическое исполнение
Учет экстремальных условий. Бетонный завод работает в пыльной среде. Воздухозабор теплогенератора должен быть защищен от попадания цементной пыли и снега, иначе фильтры горелки и вентилятора быстро выйдут из строя. Для работы при -30 °C и ниже требуется «северное» исполнение: подогрев лопаток вентилятора, подогрев топливных фильтров и использование специальных смазок в подшипниках.
Эксплуатационная безопасность. Использование рекуперативных агрегатов предотвращает попадание CO и NOx в рабочую зону. Для теплогенераторов прямого нагрева обязательно наличие системы контроля содержания кислорода в воздухе цеха. Все установки должны комплектоваться датчиками контроля пламени (фотоэлементами), которые перекрывают подачу газа при срыве факела, и предохранительными термостатами.
Доступность обслуживания. Теплообменник нуждается в чистке. Зольность и сажеобразование зависят от топлива. Конструкция должна иметь ревизионные люки для доступа к газоходам. Модели с облицовкой на защелках или легкосъемных винтах проще в сервисе, чем те, которые нужно полностью разбирать сваркой. Проверьте, есть ли у поставщика склад запчастей в вашем регионе - вентиляторы высокого давления и горелочные устройства имеют свойство отказывать в самый холодный период.
Сравнительная таблица типов теплогенераторов
| Параметр | Прямой нагрев | Непрямой нагрев | Комплексный центр | Бинарная установка |
|---|---|---|---|---|
| КПД | 98-100% | 88-92% | 95-99% | 90-96% |
| Чистота воздуха | Низкая (примеси) | Высокая | Высокая | Зависит от режима |
| Стоимость оборудования | Низкая | Средняя | Высокая | Высокая |
| Риск коррозии | Минимальный | Высокий (конденсат) | Средний (защита) | Средний |
| Применение для ЖБИ | Ограничено | Рекомендовано | Оптимально | Для гибких графиков |
Рекомендуемые параметры мощности и воздушного потока
| Производительность завода (м³/ч) | Рекомендуемая мощность (МВт) | Поток воздуха (м³/ч) | Тип бункеров (шт.) | Требуемая дельта (°C) |
|---|---|---|---|---|
| До 50 | 0,5 | 4000-6000 | 2-3 | 100-120 |
| 60-90 | 1,0 | 8000-12000 | 3-4 | 120-150 |
| 100-120 | 1,5 | 15000-20000 | 4-6 | 150-170 |
| Более 120 | 2,0 и выше | 20000+ | 6 и более | 170+ |
Выбор промышленного теплогенератора для бетонного завода расчет экономики на пятилетний цикл. Сначала определитесь с типом нагрева (рекуперативный предпочтительнее для сохранения качества бетона). Рассчитайте реальную потребность в кВт, используя данные по производительности вашего РБУ и климатическим минимумам.
Отдавайте предпочтение стальным теплообменникам с большим запасом прочности и автоматикой, которая умеет «сглаживать» перепады температур. При равной стоимости газового и дизельного оборудования именно логистика поставки топлива и наличие магистрали станут решающим фактором.
Не забывайте про систему распределения воздуха: бункеры должны быть утеплены, а воздуховоды - грамотно разведены. Только комплексный подход к зимнему прогреву обеспечит бесперебойную работу и прочность бетона марки М300 даже в январе.
